Avance De Codo "pulg"

Trazado y Corte
Avance De Codo "pulg"

Avance De Codo "pulg"

AVANCE DE CODO "pulg": calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.

Descripcion Detallada

Herramienta de apoyo tecnico para avance de codo "pulg", orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.

Funcion de la Herramienta

Herramienta de apoyo tecnico para avance de codo "pulg", orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.

Guia Tecnica

Nombre tecnico: Calculadora de Avance de Codo - TuberoYiyo

Calculadora de Avance de Codo - TuberoYiyo

Calculadora profesional para tuberia - Radio largo 1.5 Φ

Resultado principal (avance proyectado del codo)

Introduce un diametro y un angulo y pulsa

Si trabajas en pulgadas (6", 12"...) usa

Angulo de degradacion del codo (1° a 180°). El codo base es de 90°.

Formula general: Avance = 1.5 x Φ x tan(θ / 2) VOP TOP = (2 x Φ) x θ_rad VOP BOP = Φ x θ_rad

(el mas comun en procesos industriales), el

es la proyeccion recta que "gana" o "pierde" la tuberia cuando giramos con un codo.

un codo de 90° a un angulo menor (por ejemplo 60°), cortas el codo para que doble menos grados. El avance te dice cuanto mide desde el eje del codo hasta la boca del biscel (punto tangente).

Temas de la Herramienta

  • AVANCE DE CODO
  • Datos de entrada
  • Resultados detallados

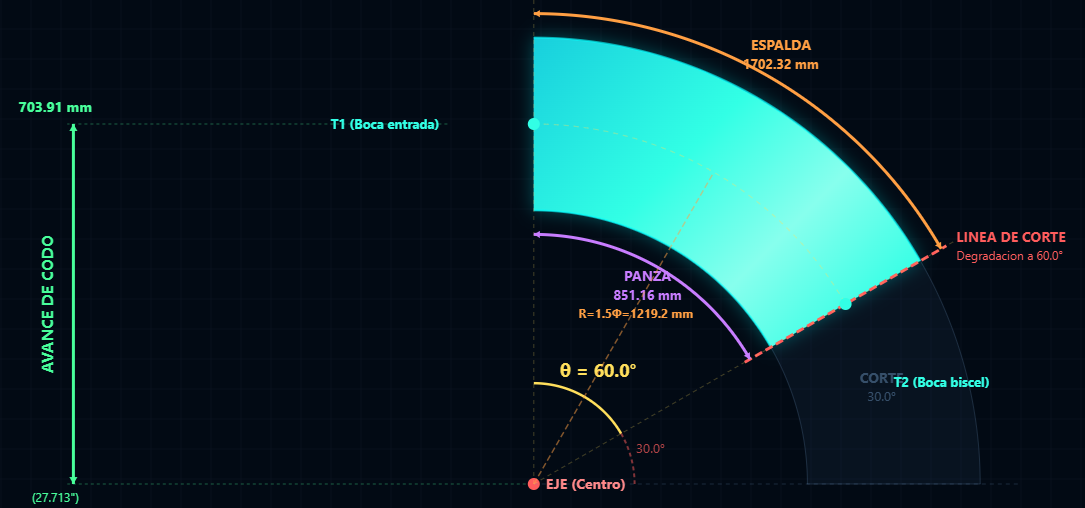

  • Diagrama tecnico - Codo degradado
  • Ayuda avanzada para el usuario
  • 1. Que es el avance de un codo
  • 2. Que es el TOP y el BOP (VOP)
  • 3. Como usar la aplicacion paso a paso
  • 4. Formulas matematicas
  • 5. Ejemplos practicos

Datos que Pide

  • Ej: 12 o 323.9 (number)
  • unidadDiametro (select)
  • Ej: 45, 60, 90 (number)
  • Diametro principal
  • Diametro secundario o accesorio cuando aplique
  • Angulo de trabajo
  • Unidad de medida

Resultados que Entrega

  • Avances/descuentos
  • Longitudes de tramo
  • Referencias de montaje

Formulas y Criterios

Resultado principal (avance proyectado del codo) Formula general: Avance = 1.5 x Φ x tan(θ / 2) VOP TOP = (2 x Φ) x θ_rad VOP BOP = Φ x θ_rad Formulas Formula general Av = 1.5 x Φ Av = 1.5 x Φ x tan(θ/2) 2. Que es el TOP y el BOP (VOP) VOP TOP (Back): VOP BOP (Belly): Radio exterior (TOP) = 1.5Φ + Φ/2 = 2Φ Radio interior (BOP) = 1.5Φ - Φ/2 = Φ VOP TOP = R_ext x θ_rad = 2Φ x θ_rad VOP BOP = R_int x θ_rad = Φ x θ_rad 4. Formulas matematicas Avance = R x tan( / 2) Para codo radio largo: R = 1.5 x Conversin: 1 pulg = 25.4 mm

Uso Recomendado

  1. Seleccionar la herramienta desde el menu principal.
  2. Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
  3. Verificar unidad de medida antes de calcular.
  4. Revisar resultado, plantilla y referencias visuales.
  5. Confirmar en campo/taller antes de cortar, soldar o montar.

Ejemplos y Ayudas

  • Calculadora profesional para tuberia - Radio largo 1.5 Φ
  • Si trabajas en pulgadas (6", 12"...) usa
  • Radio centro (1.5Φ)
  • Formula general: Avance = 1.5 x Φ x tan(θ / 2) VOP TOP = (2 x Φ) x θ_rad VOP BOP = Φ x θ_rad
  • 1. Que es el avance de un codo
  • radio largo 1.5 Φ
  • un codo de 90° a un angulo menor (por ejemplo 60°), cortas el codo para que doble menos grados. El avance te dice cuanto mide desde el eje del codo hasta la boca del biscel (punto tangente).
  • Av = 1.5 x Φ
  • Av = 1.5 x Φ x tan(θ/2)
  • 2. Que es el TOP y el BOP (VOP)

Notas de Seguridad y Campo

  • Validar siempre unidades y diametros reales.
  • Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
  • Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.
