Fabricacion De Cono Truncado

Calculos y Medidas
Fabricacion De Cono Truncado

Fabricacion De Cono Truncado

FABRICACION DE CONO TRUNCADO: calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.

Descripcion Detallada

Herramienta de apoyo tecnico para fabricacion de cono truncado, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.

Funcion de la Herramienta

Herramienta de apoyo tecnico para fabricacion de cono truncado, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.

Guia Tecnica

Nombre tecnico: TUBEROYIYO - Cono Truncado 3D - Fabricacion

TUBEROYIYO - Cono Truncado 3D - Fabricacion

PLANTILLA ABIERTA + CILINDRADO 3D + EXPORT PNG

La vista 3D arranca abierta como plantilla. Presiona

Plantilla de corte con alpha, A, C, R1, R2, h1, h2, B y L

Plano tecnico del cono truncado con D1, D2, H, L y beta.

Para taller, trazo en chapa y fabricacion de cono truncado real

Plantilla: alpha, A, C, R1, R2, h1, h2, B, L.

Referencia 1: cono truncado con D1, D2, H, L y beta.

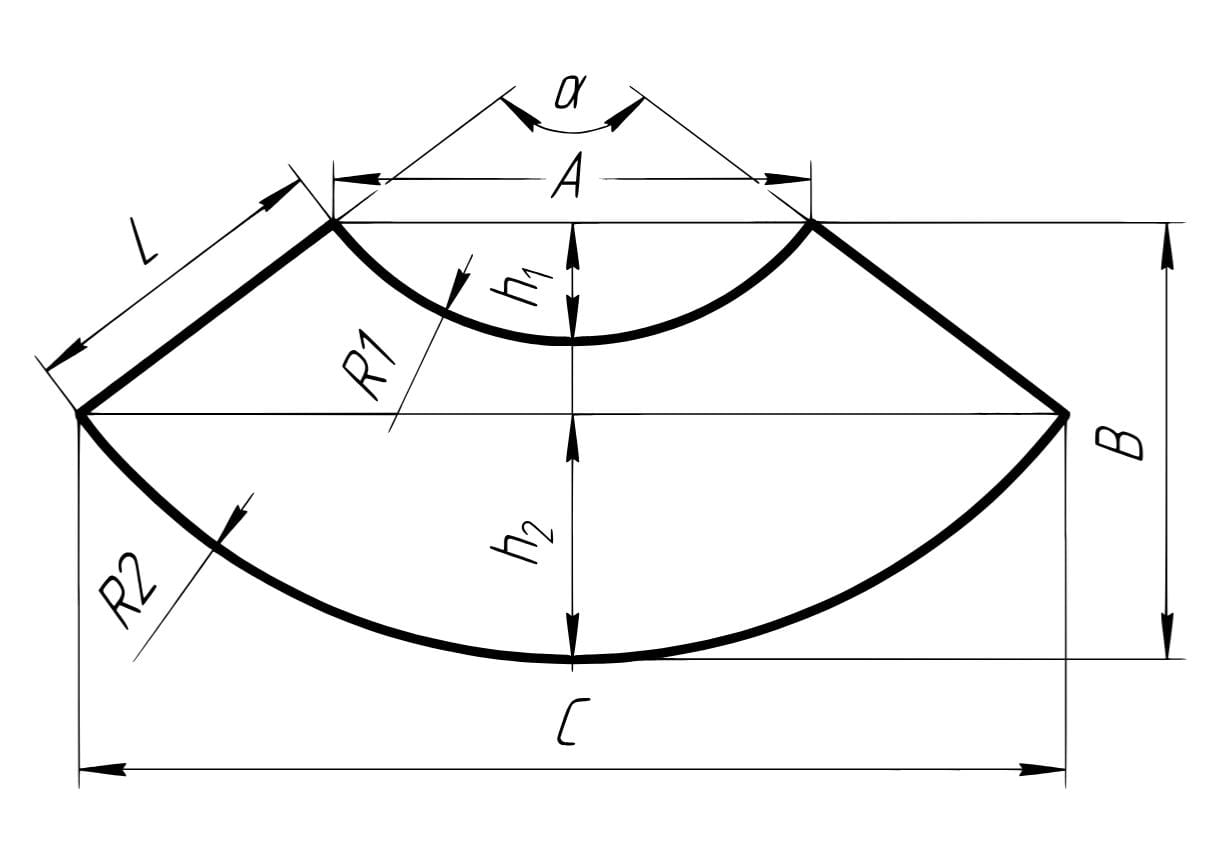

Referencia 2: plantilla con alpha, A, C, R1, R2, h1, h2 y B.

Temas de la Herramienta

  • [DAT] Datos del cono truncado
  • [RES] Resultados calculados
  • [DIB] Diagrama
  • [TAB] Tabla completa de medidas
  • Guia rapida de uso
  • Flujo recomendado
  • Cotas usadas (segun tus fotos)

Datos que Pide

  • modo (radio)
  • Ej: 300 (number)
  • Ej: 600 (number)
  • Ej: 400 (number)
  • Ej: 45 (number)
  • uni (select)
  • Calidad de exportacion (select)
  • morph (range)
  • Diametro principal
  • Diametro secundario o accesorio cuando aplique
  • Angulo de trabajo
  • Unidad de medida
  • Diametro mayor
  • Diametro menor

Resultados que Entrega

  • Plantilla o desarrollo de trazado
  • Puntos de corte
  • Medidas para marcar en taller

Formulas y Criterios

Formula Generatriz = sqrt(altura + (R - r)) Angulo de desarrollo = 360 x radio menor / radio de desarrollo Desarrollo por arcos concentricos para corte en chapa

Uso Recomendado

  1. Seleccionar la herramienta desde el menu principal.
  2. Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
  3. Verificar unidad de medida antes de calcular.
  4. Revisar resultado, plantilla y referencias visuales.
  5. Confirmar en campo/taller antes de cortar, soldar o montar.

Notas de Seguridad y Campo

  • Validar siempre unidades y diametros reales.
  • Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
