Injerto Top/Bop 90 Grados
Injerto Top/Bop 90 grados: calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.
Descripcion Detallada
Herramienta de apoyo tecnico para injerto top/bop 90 grados, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.
Funcion de la Herramienta
Calcula perfiles de injerto y boca de pescado para derivaciones Top/Bop, 90 grados o con cota especifica.
Guia Tecnica
Nombre tecnico:
Injerto Top/Bop 90 Grados
+ resultadox10 +
+ resultadox11 +
+ resultadox12 +
+ resultadox13 +
+ resultadox14 +
+ resultadox15 +
+ resultadox16 +
+ resultadox17 +
+ resultadox18 +
+ resultadox19 +
Temas de la Herramienta
- Calcula perfiles de injerto y boca de pescado para derivaciones Top/Bop, 90 grados o con cota especifica.
Datos que Pide
- Diametro tubo principal
- Diametro derivado
- Angulo
- Cota X/Top/Bop cuando aplique
- Numero de puntos
- Diametro principal
- Diametro secundario o accesorio cuando aplique
- Angulo de trabajo
- Unidad de medida
Resultados que Entrega
- Plantilla de injerto
- Puntos de corte
- Referencia de posicionamiento
- Plantilla o desarrollo de trazado
- Medidas para marcar en taller
Formulas y Criterios
import java.math.BigDecimal;
import java.math.RoundingMode;
double angulo = datos.getDouble("numero3");
angulo= Math.toRadians(angulo);
ramal2= Math.toRadians(ramal2);
cabezal2= Math.toRadians(cabezal2);
ramal1= Math.toDegrees(ramal1);
cabezal1= Math.toDegrees(cabezal1);
num16= Math.toRadians(num16);
calculo1=(Math.asin(ramal1/cabezal1))*(pi*cabezal/num16);
resultadox0=calculo4;
resultadox0=Math.round(resultadox0);
calculo4= Math.toRadians(calculo4);
calculo5=cabezal3*(Math.sin((calculo4)/cabezal2));
//calculo5=Math.round(calculo5);
calculo6=Math.pow(separacion+ramal3, expnente)- Math.pow(calculo5, expnente);
calculo7=Math.sqrt(calculo6);
calculo8=calculo7/(Math.sin(angulo));
calculo9=cabezal3*(Math.cos((2*calculo4)/cabezal2));
//calculo10=Math.round(calculo10);
Uso Recomendado
- Seleccionar la herramienta desde el menu principal.
- Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
- Verificar unidad de medida antes de calcular.
- Revisar resultado, plantilla y referencias visuales.
- Confirmar en campo/taller antes de cortar, soldar o montar.
Ejemplos y Ayudas
- + resultadox10 +
- + resultadox11 +
- + resultadox12 +
- + resultadox13 +
- + resultadox14 +
- + resultadox15 +
- + resultadox16 +
- + resultadox17 +
- Revise los datos ingresados y confirme unidades antes de aplicar el resultado en campo.
Notas de Seguridad y Campo
- Validar siempre unidades y diametros reales.
- Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
- Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.

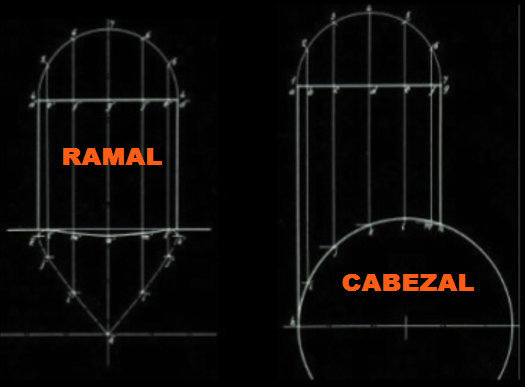

Capturas
