Replanteo De Codo A Codo Girado Spool 4
REPLANTEO DE CODO A CODO GIRADO SPOOL 4: calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.
Descripcion Detallada
Herramienta de apoyo tecnico para replanteo de codo a codo girado spool 4, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.
Funcion de la Herramienta
Herramienta de apoyo tecnico para replanteo de codo a codo girado spool 4, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.
Guia Tecnica
Nombre tecnico:
TUBEROYIYO PRO 2.0 - Spool Enter Angle and Offset / Editor Spool - Enter Angle and Offset / Entrada - Spool Enter Angle and Offset
TUBEROYIYO PRO 2.0 - Spool Enter Angle and Offset

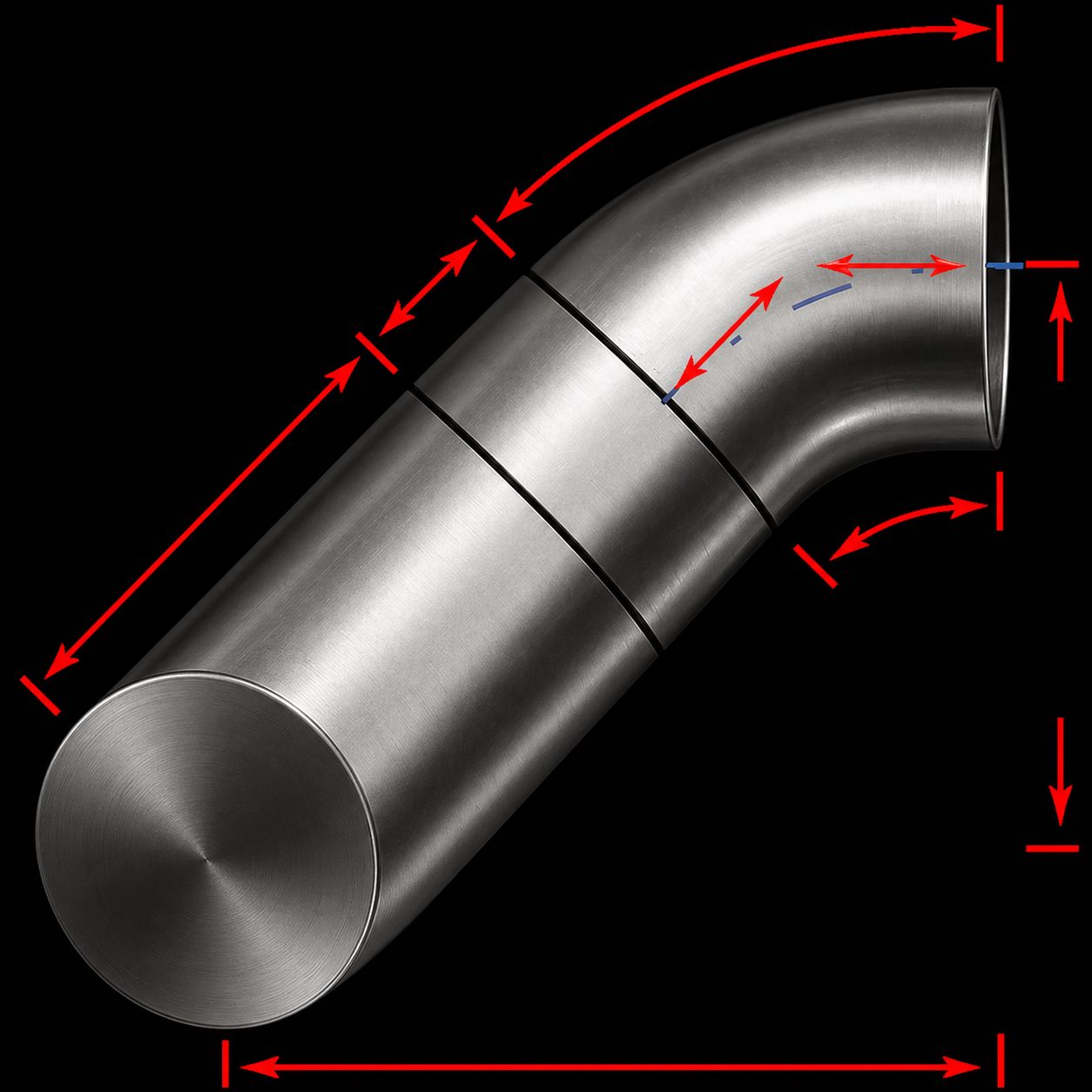

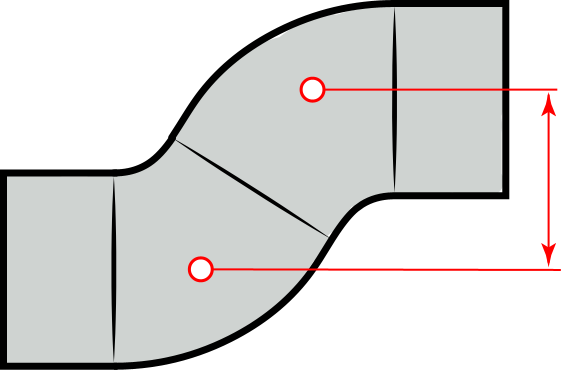

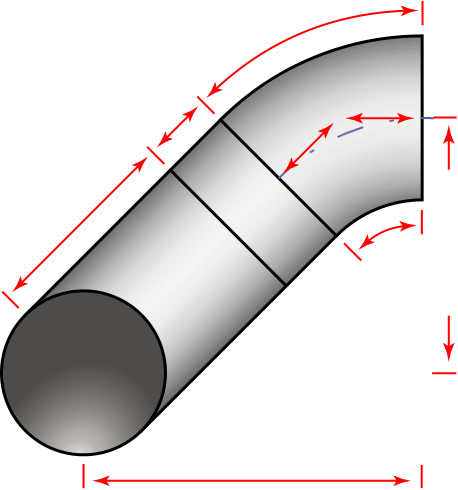

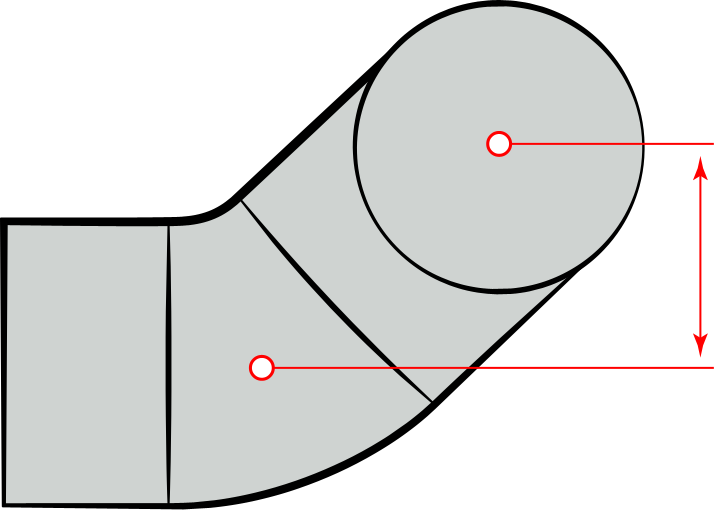

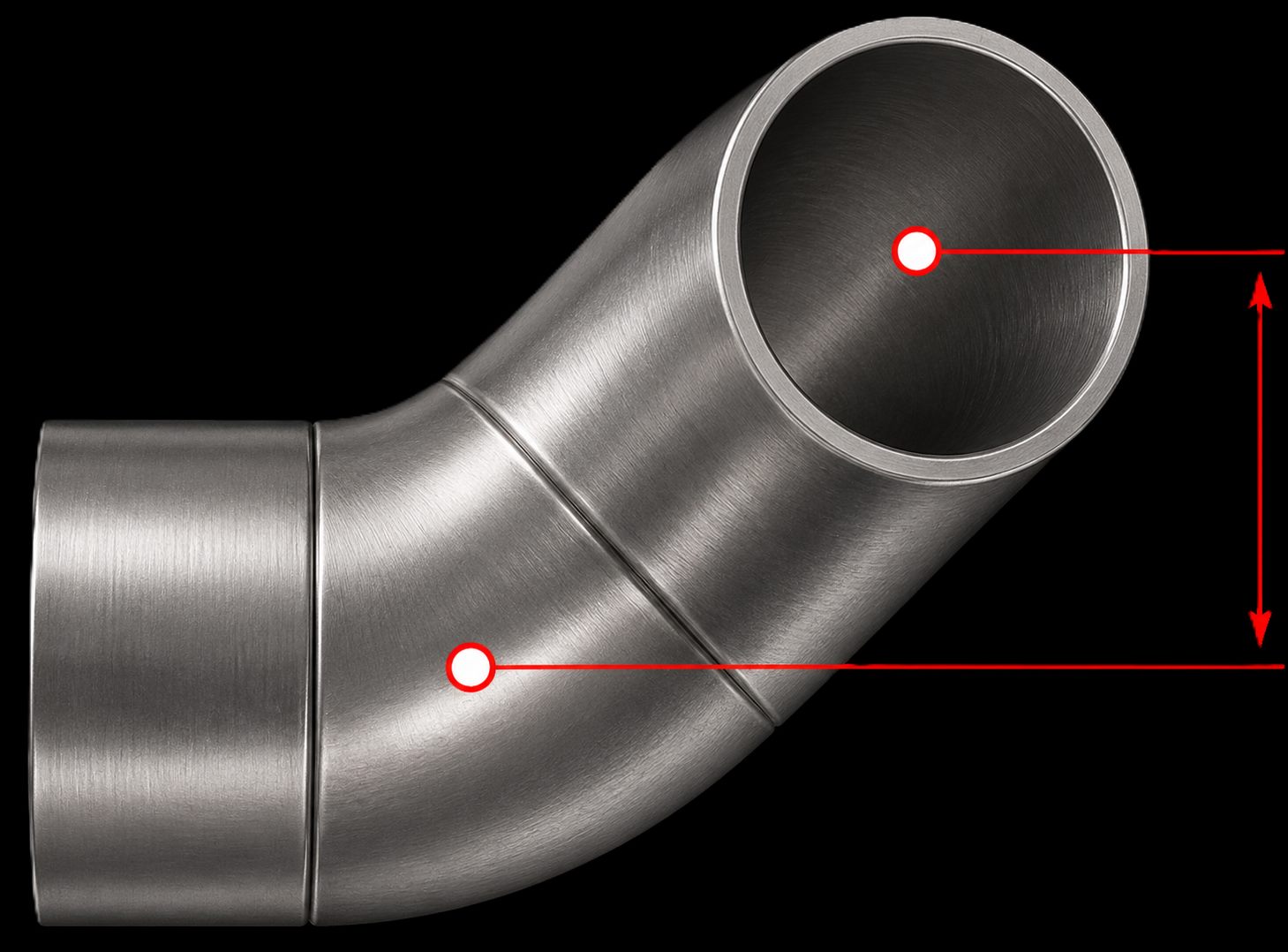

OFFSET, DESPLAZAMIENTO DE EJE A EJE
Como ingresar datos y validar resultados
Define el giro y desplazamiento entre ejes.
spool = Offset/sen(a) - (R + cutback)
LongitudY = Offset/tan(a) + cutback
a sin spool = asin((Offset-R)/(sqrt(2)*R)) + 45
Editor Spool - Enter Angle and Offset
Editor spool: arrastra etiquetas, flechas, puntos o triángulo. Flechas teclado = 1 px, Shift + Flecha = 5 px.
Entrada - Spool Enter Angle and Offset
Temas de la Herramienta
- Spool - Enter Angle and Offset
- Resultado del calculo
- Valores calculados
- Ayuda de la aplicacion

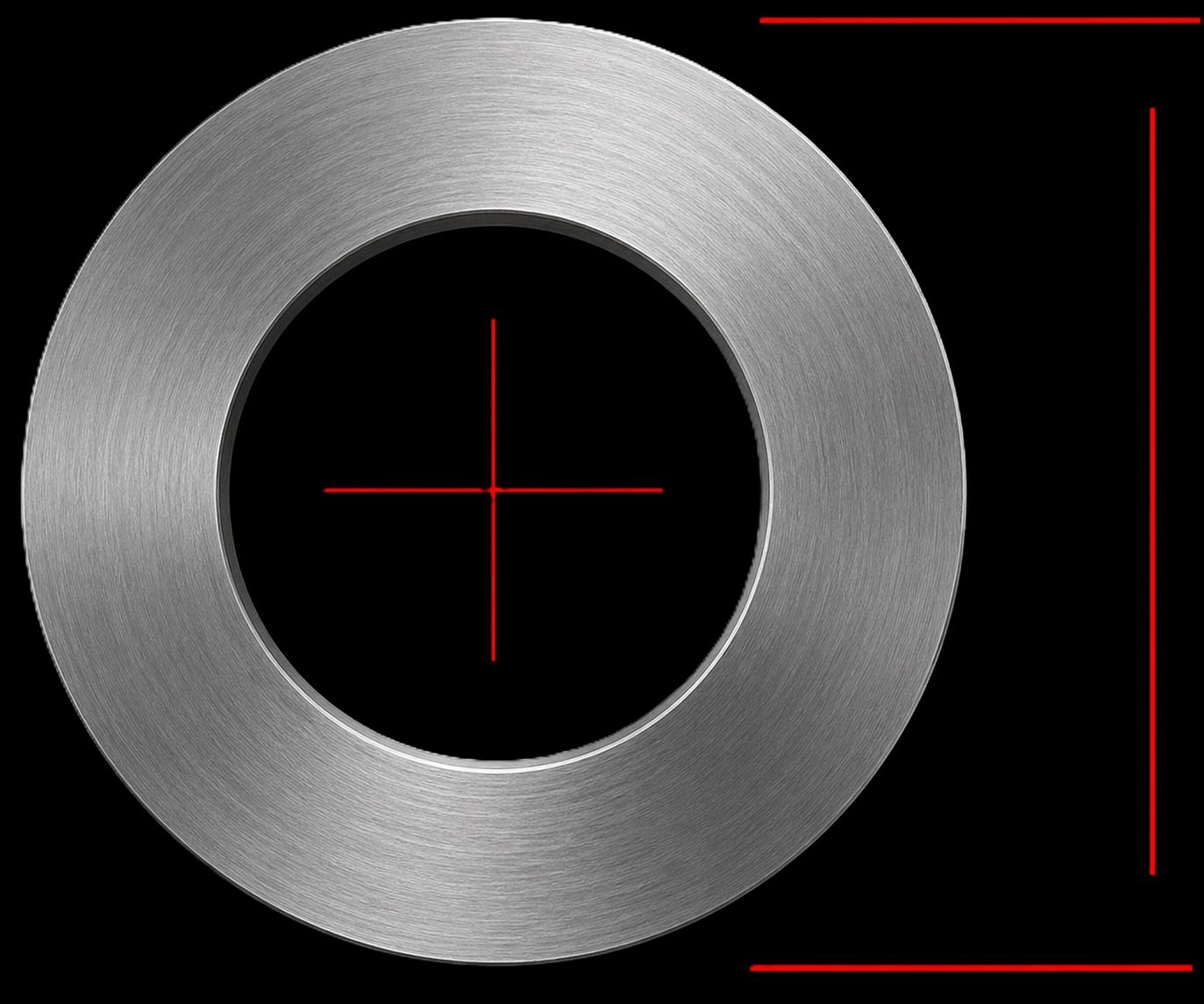

- 1. DIÁMETRO

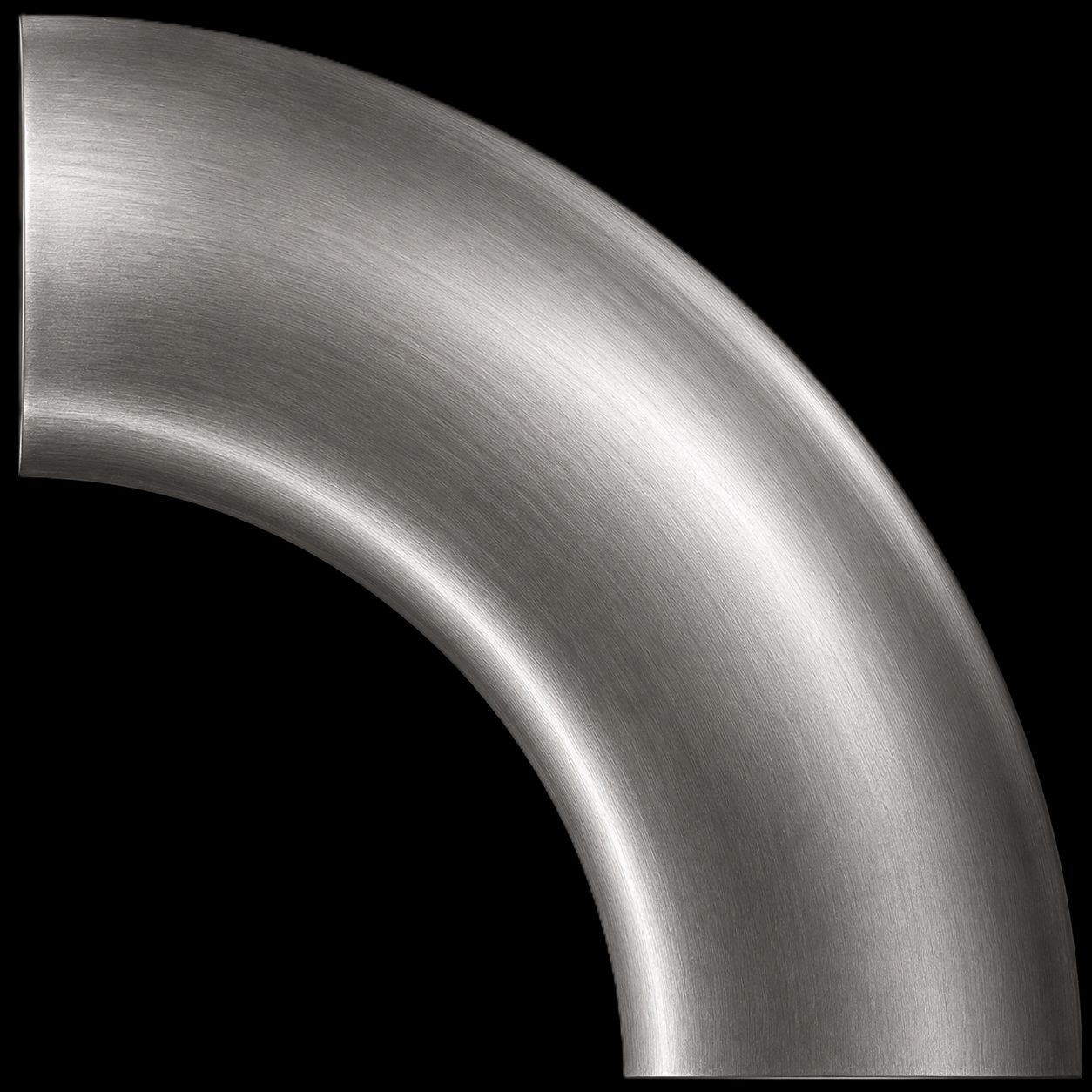

- 2. RADIO

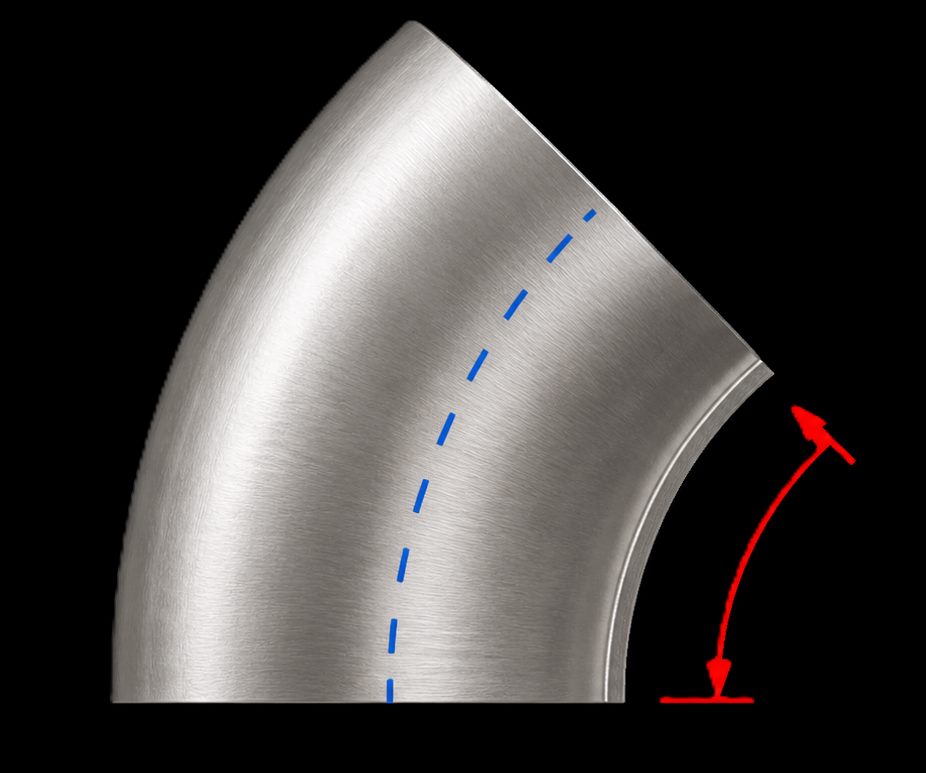

- 3. ÁNGULO + OFFSET
- FORMULAS
Datos que Pide
- fillColor (color)
- strokeColor (color)
- out (textarea)
- diameter (number)
- radius (number)
- angle (number)
- offset (number)
- Diametro principal
- Diametro secundario o accesorio cuando aplique
- Angulo de trabajo
- Unidad de medida
- Distancia eje a eje
- Offset horizontal/vertical
- Longitud de spool
Resultados que Entrega
- Avances/descuentos
- Longitudes de tramo
- Referencias de montaje
Formulas y Criterios
cutback = tan(a/2)*R
FORMULAS
LongitudY = Offset/tan(a) + cutback
a sin spool = asin((Offset-R)/(sqrt(2)*R)) + 45
TOP/BOP = (R +/- D/2)*pi*a/180
Editor spool: arrastra etiquetas, flechas, puntos o triángulo. Flechas teclado = 1 px, Shift + Flecha = 5 px.
const toRad = (d) => d * Math.PI / 180;
const toDeg = (r) => r * 180 / Math.PI;
const round2 = (v) => Math.round(v * 100) / 100;
function safeAsin(x){ if(x>1||x<-1) return NaN; return Math.asin(x); }
function angleOffsetPrzKol(offsetX, radius){ const d=offsetX-radius; const diag=Math.sqrt(2)*radius; return toDeg(safeAsin(d/diag))+45; }
function offsetCutElbow(angle, radius){ return Math.tan(toRad(angle/2))*radius; }
function trimOuter(radius, diameter, angle){ return (radius + diameter/2) * Math.PI * angle / 180; }
function trimInner(radius, diameter, angle){ return (radius - diameter/2) * Math.PI * angle / 180; }
function heightOuter(complement, radius, diameter){ return Math.sin(toRad(complement)) * (radius + diameter/2); }
function heightInner(complement, radius, diameter){ return Math.sin(toRad(complement)) * (radius - diameter/2); }
if(diameter/2>radius){ r.error="R debe ser mayor que el radio del tubo (R > r)."; return r; }
const spool=(offset/Math.sin(toRad(angle))) - (radius + cut);
Uso Recomendado
- Seleccionar la herramienta desde el menu principal.
- Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
- Verificar unidad de medida antes de calcular.
- Revisar resultado, plantilla y referencias visuales.
- Confirmar en campo/taller antes de cortar, soldar o montar.
Ejemplos y Ayudas
- TUBEROYIYO PRO 2.0 - Spool Enter Angle and Offset
- TUBEROYIYO PRO 2.0
- 1. DIÁMETRO
- 2. RADIO
Notas de Seguridad y Campo
- Validar siempre unidades y diametros reales.
- Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
- Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.

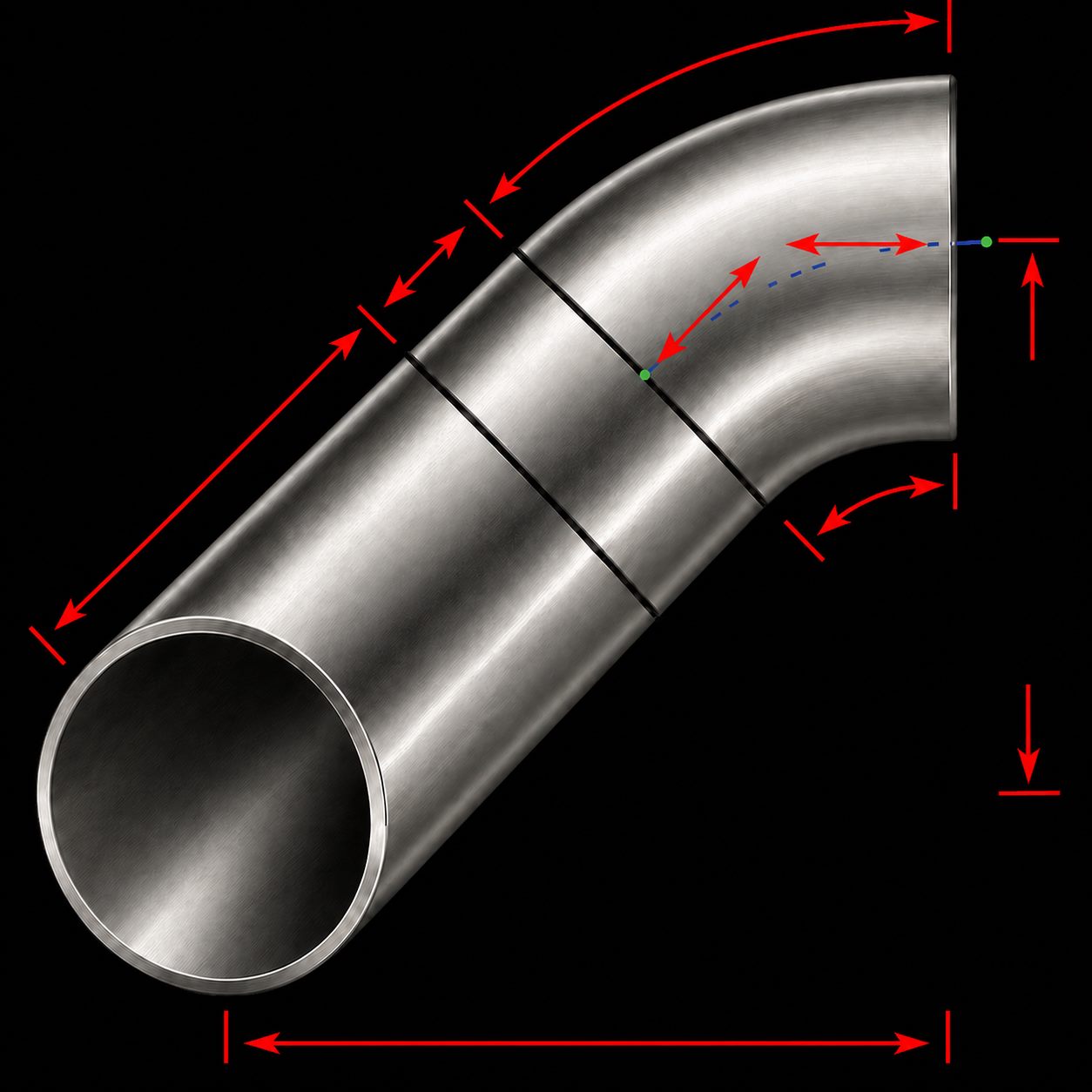

Capturas
