Replanteo De Codo A Codo Girado Spool 5
REPLANTEO DE CODO A CODO GIRADO SPOOL 5: calculo, consulta o apoyo visual tomado del menu Android de TUBEROYIYO.
Descripcion Detallada
Herramienta de apoyo tecnico para replanteo de codo a codo girado spool 5, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.
Funcion de la Herramienta
Herramienta de apoyo tecnico para replanteo de codo a codo girado spool 5, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.
Guia Tecnica
Nombre tecnico:
TUBEROYIYO PRO 2.0 - Spool Angle Enter Offset A and B / Editor Spool Angle - Enter Offset A and B / Entrada - Spool Angle Enter Offset A and B
TUBEROYIYO PRO 2.0 - Spool Angle Enter Offset A and B

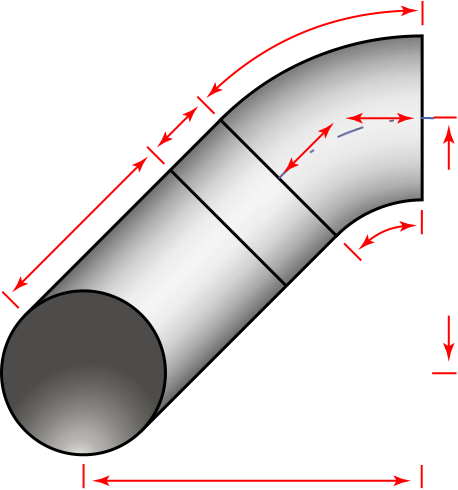

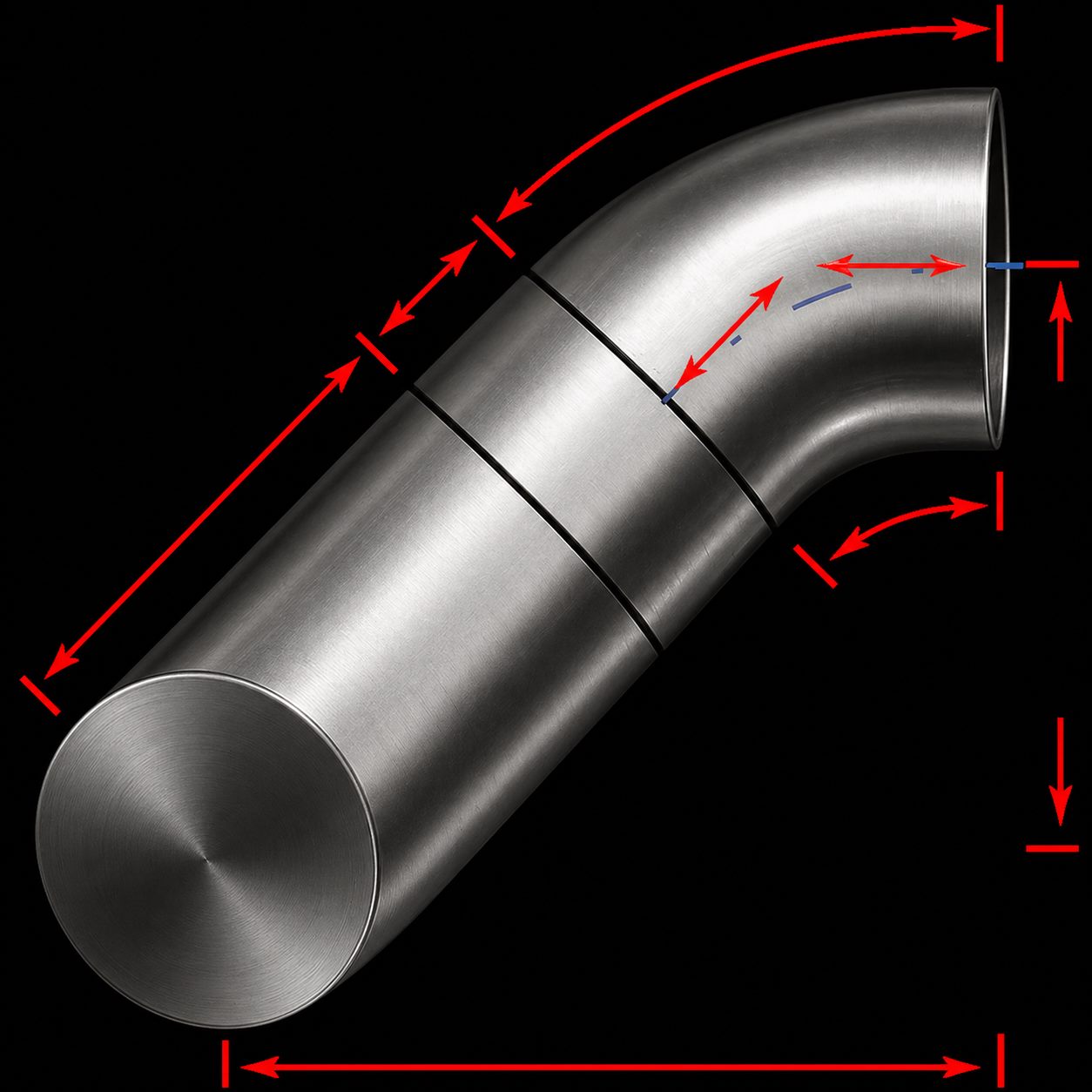

Replanteo de spool por distancia de eje a eje y bisel a bisel

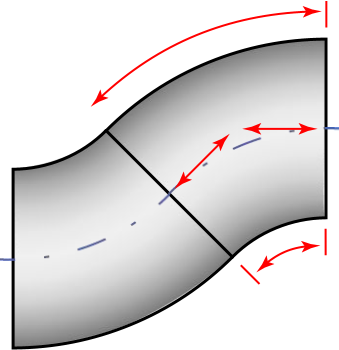

DISTANCIA DE EJE A EJE DE CODO A CODO
Como ingresar datos y validar resultados
Distancia de eje a eje de codo a codo y distancia de bisel a bisel definen la geometría completa para ángulo, spool, TOP/BOP y distancias.
Editor Spool Angle - Enter Offset A and B
Editor spool A/B: arrastra etiquetas, flechas, puntos o triángulo. Flechas teclado = 1 px, Shift + Flecha = 5 px.
Entrada - Spool Angle Enter Offset A and B
Resultado Plantilla - Spool Angle Enter Offset A and B
Spool Angle - Enter Offset A and B
Temas de la Herramienta
- Spool Angle - Enter Offset A and B
- Resultado del calculo
- Valores calculados
- Ayuda de la aplicacion

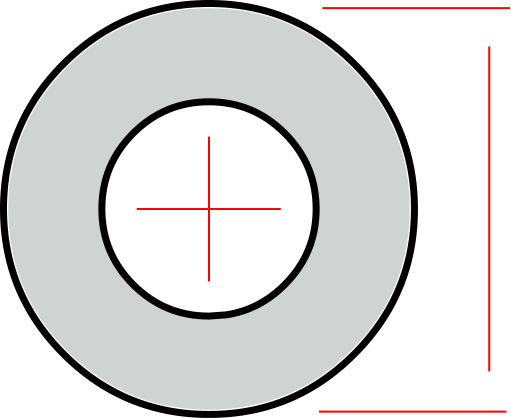

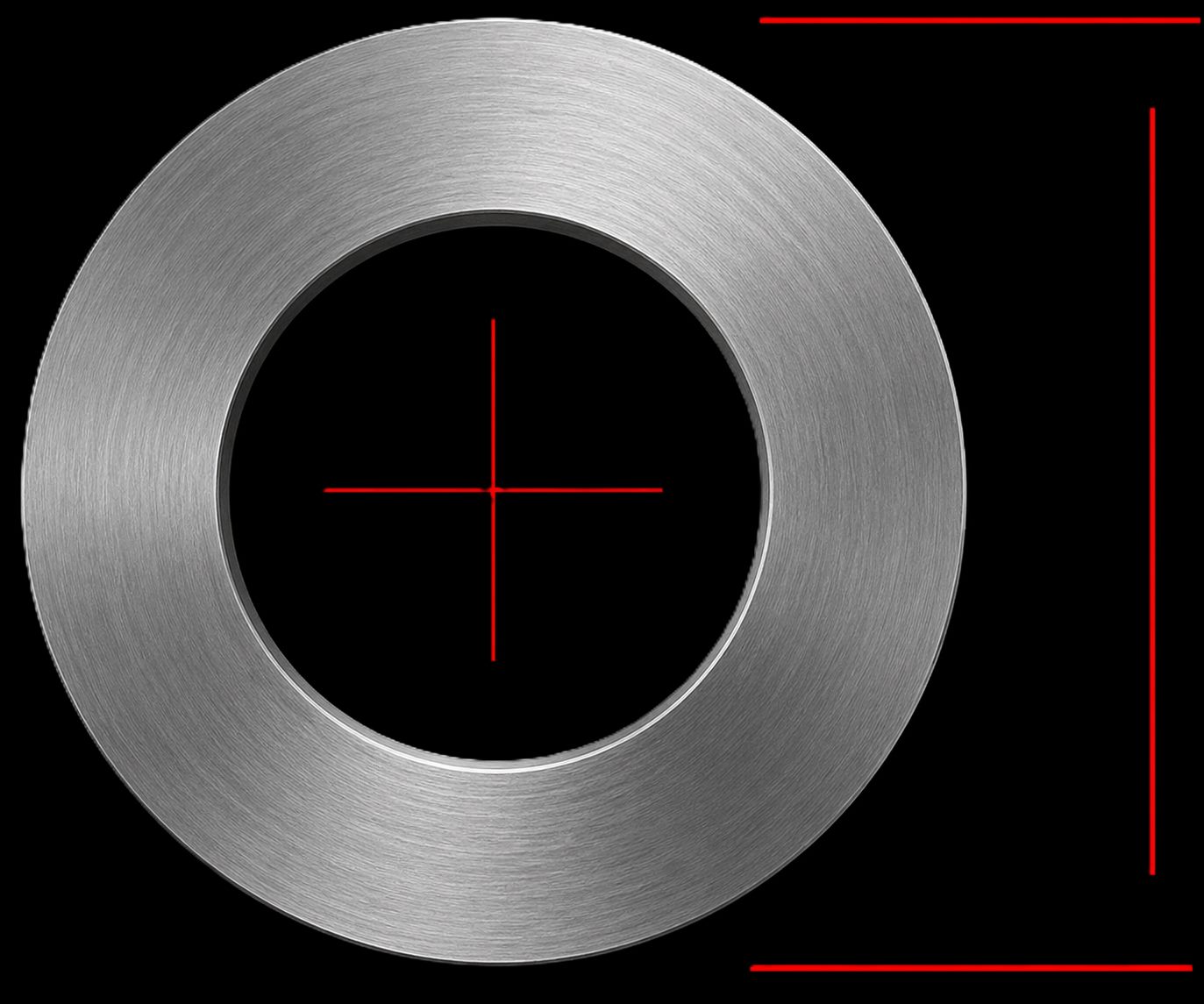

- 1. DIÁMETRO

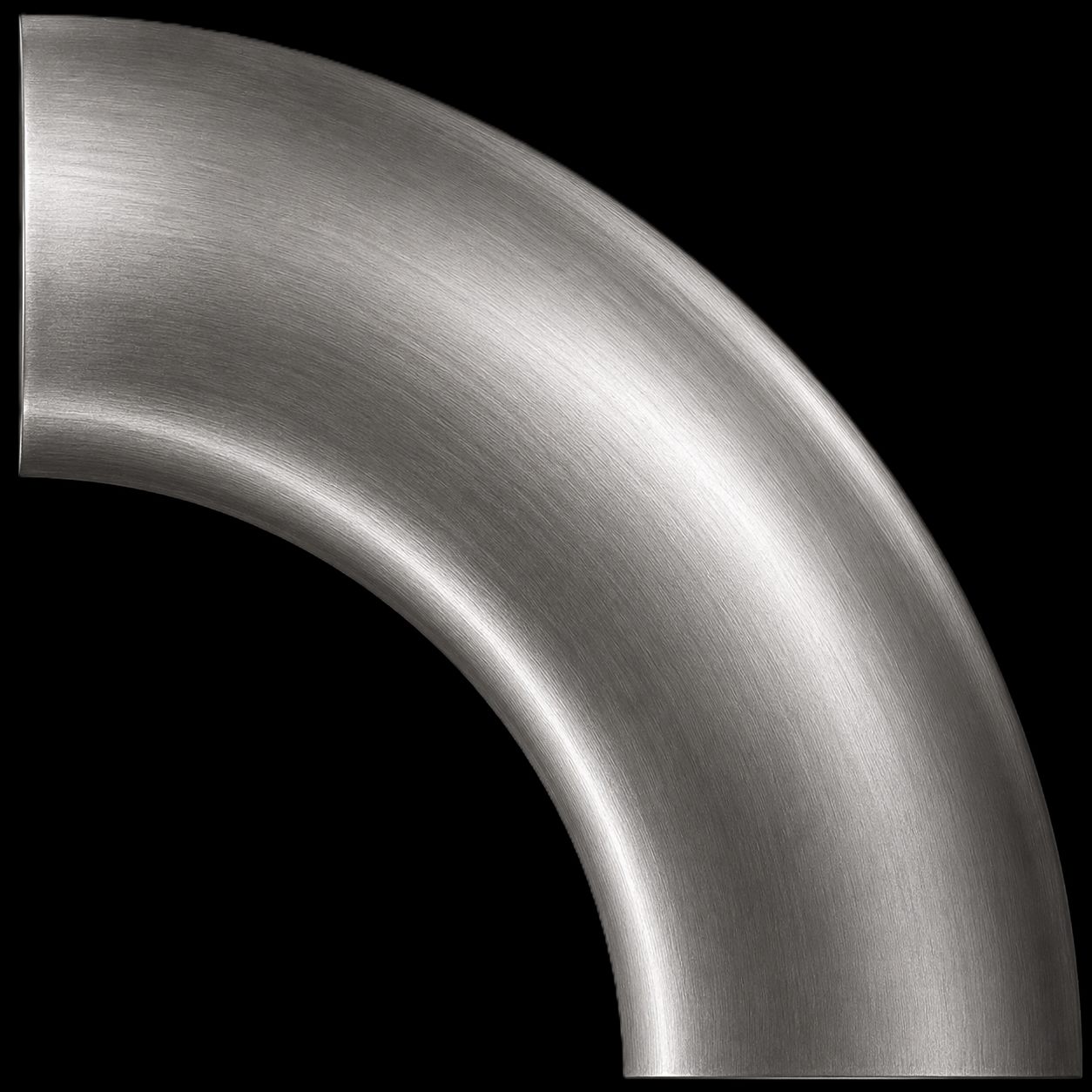

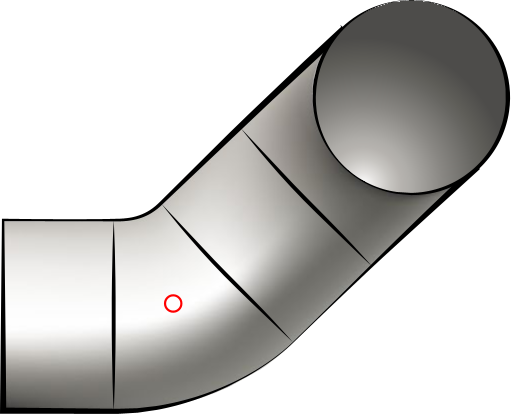

- 2. RADIO

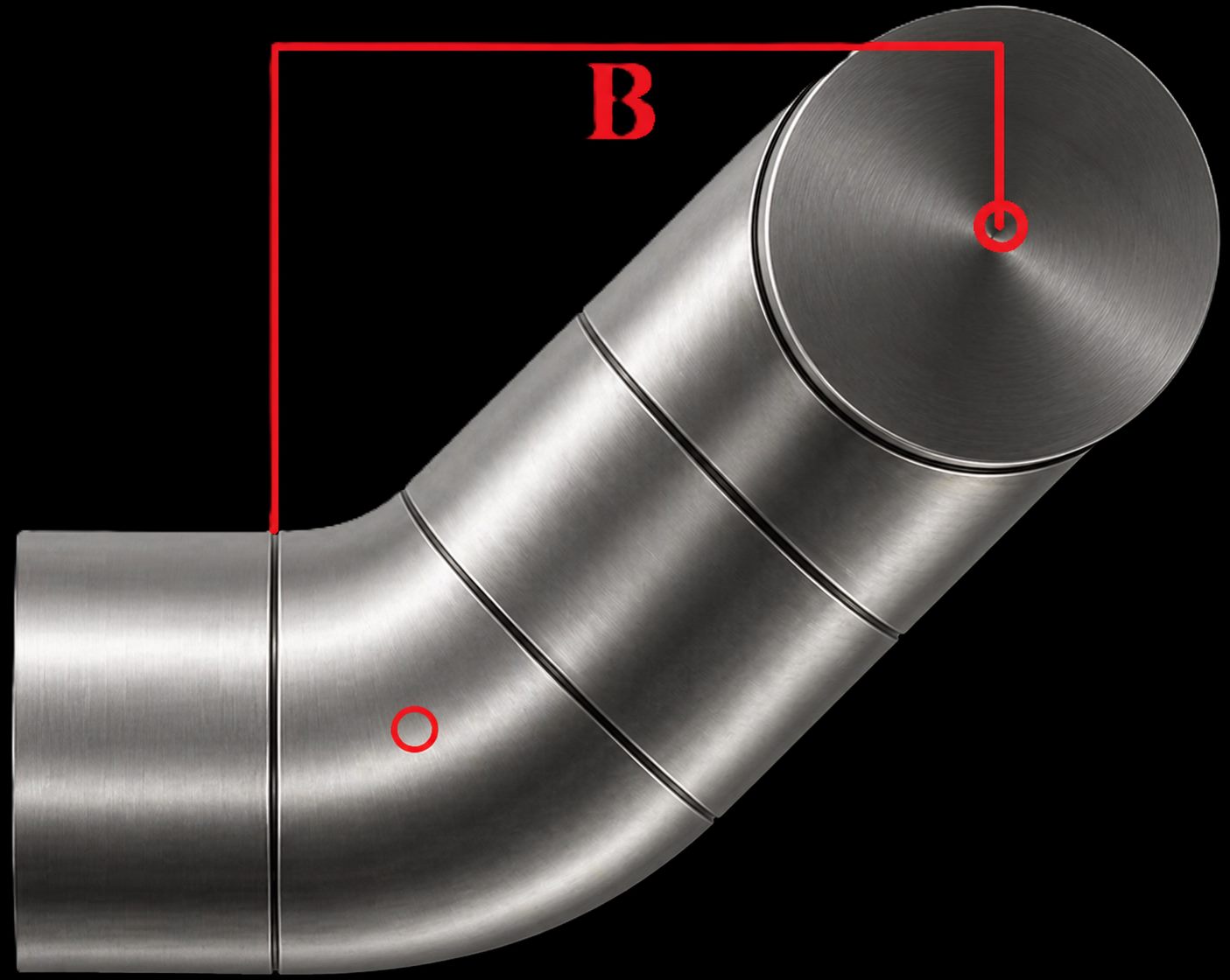

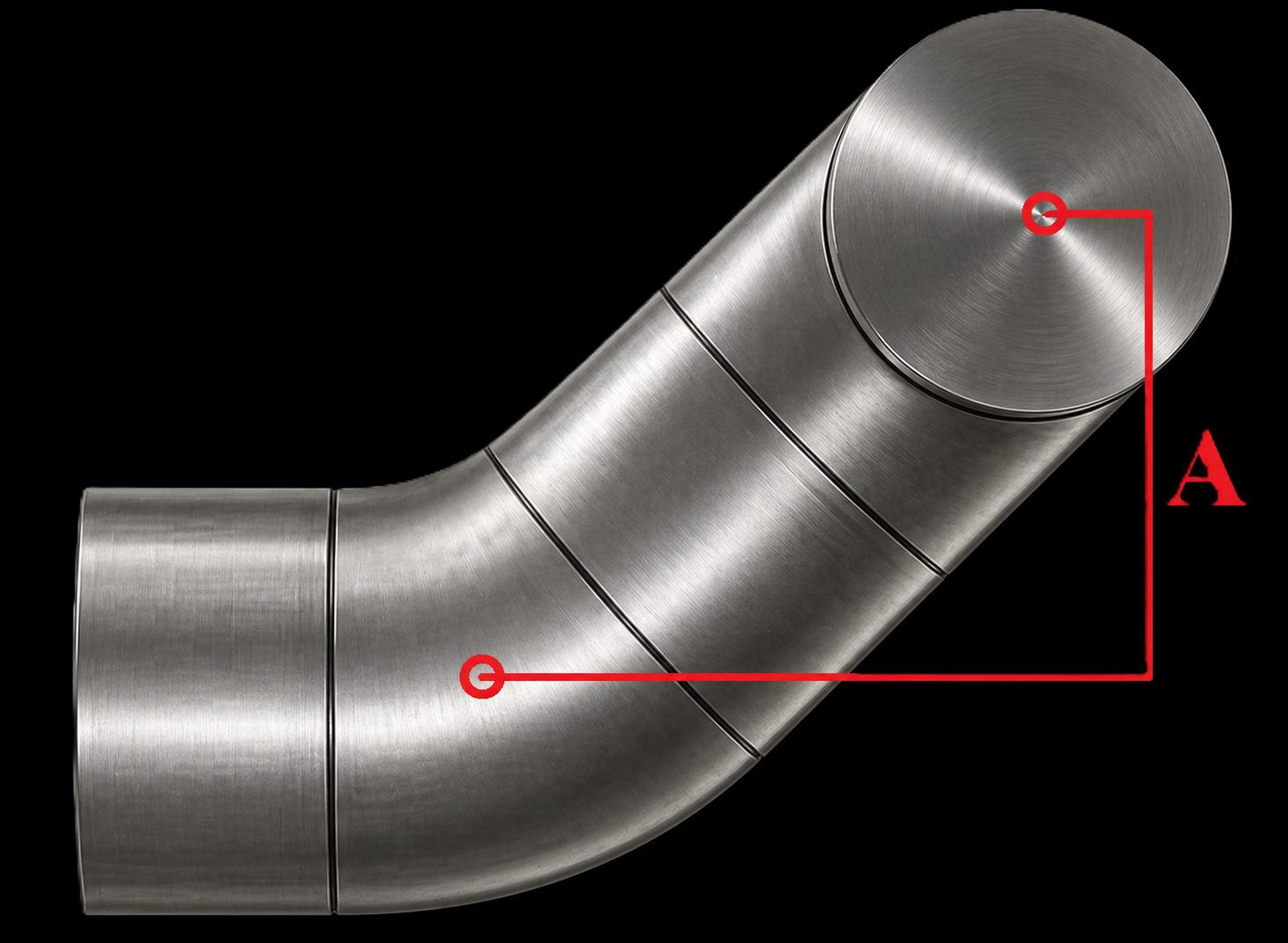

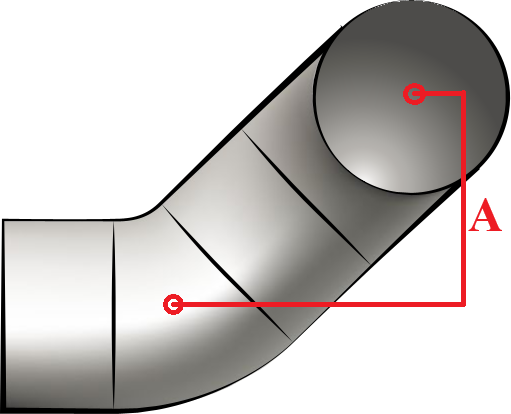

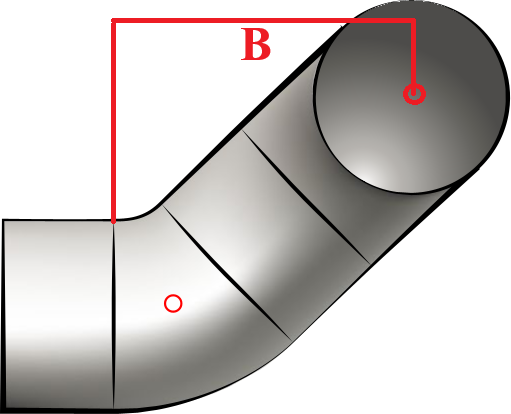

- 3. DISTANCIAS A Y B
- FORMULAS
Datos que Pide
- fillColor (color)
- strokeColor (color)
- out (textarea)
- diameter (number)
- radius (number)
- offsetA (number)
- offsetB (number)
- Diametro principal
- Diametro secundario o accesorio cuando aplique
- Angulo de trabajo
- Unidad de medida
- Distancia eje a eje
- Offset horizontal/vertical
- Longitud de spool
Resultados que Entrega
- Avances/descuentos
- Longitudes de tramo
- Referencias de montaje
Formulas y Criterios
B = A/tan(a) + tan(a/2)*R
FORMULAS
cutback = tan(a/2)*R
a_sin_spool = acos((R - A/2)/R)
TOP = (R + D/2)*pi*a/180
BOP = (R - D/2)*pi*a/180
Editor spool A/B: arrastra etiquetas, flechas, puntos o triángulo. Flechas teclado = 1 px, Shift + Flecha = 5 px.
const toRad = (d) => d * Math.PI / 180;
const toDeg = (r) => r * 180 / Math.PI;
const round2 = (v) => Math.round(v * 100) / 100;
function safeAsin(x){ if(x>1||x<-1) return NaN; return Math.asin(x); }
function angleOffsetSKol(offsetX, radius){ return toDeg(Math.acos((radius - offsetX / 2) / radius)); }
function angleOffsetSKolX(angle, radius){ return (1 - Math.cos(toRad(angle))) * 2 * radius; }
function insertOffsetS(radius, offsetX, angle){ const x=offsetX - angleOffsetSKolX(angle, radius); return x / Math.sin(toRad(angle)); }
function offsetCutElbow(angle, radius){ return Math.tan(toRad(angle/2)) * radius; }
// offsetB = offsetA / tan(a) + tan(a/2) * R
const f = (aDeg) => (offsetA / Math.tan(toRad(aDeg))) + offsetCutElbow(aDeg, radius) - offsetB;
if(Math.abs(fm) < 1e-10) return mid;
Uso Recomendado
- Seleccionar la herramienta desde el menu principal.
- Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
- Verificar unidad de medida antes de calcular.
- Revisar resultado, plantilla y referencias visuales.
- Confirmar en campo/taller antes de cortar, soldar o montar.
Ejemplos y Ayudas
- TUBEROYIYO PRO 2.0 - Spool Angle Enter Offset A and B
- TUBEROYIYO PRO 2.0
- 1. DIÁMETRO
- 2. RADIO
Notas de Seguridad y Campo
- Validar siempre unidades y diametros reales.
- Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
- Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.
