Descripcion Detallada
Herramienta de apoyo tecnico para replanteo de codos invertido spool 4, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo. La informacion fue integrada desde el proyecto Android para que la pagina web explique la funcion, el uso practico, las entradas necesarias y los resultados que debe revisar el tubero antes de aplicar el trabajo real.
Funcion de la Herramienta
Herramienta de apoyo tecnico para replanteo de codos invertido spool 4, orientada a obtener medidas, trazados y referencias de fabricacion con menos tiempo de replanteo.
Guia Tecnica
Nombre tecnico:
TUBEROYIYO PRO 2.0 - Spool con offset / Editor Spool - Enter Offset / Entrada - Spool Enter Offset
TUBEROYIYO PRO 2.0 - Spool con offset
Ingresa diametro, radio o avance de codo, angulo y offset. Luego pulsa Calcular para ver el resultado expandido.
Como ingresar datos y validar resultados
Radio geometrico del codo. Impacta recorridos y cutback.
En esta app ingresas angulo y offset X para calcular spool, top/bop y distancia Y.
Editor spool: arrastra etiquetas, flechas, puntos o triángulo. Flechas teclado = 1 px, Shift + Flecha = 5 px.

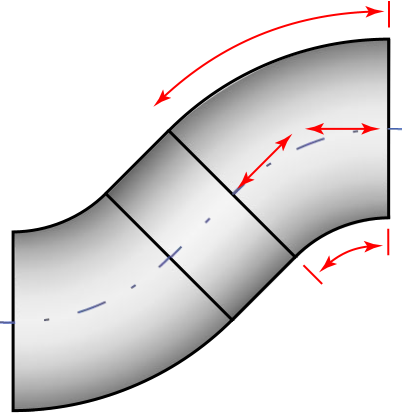

Resultado Plantilla - Spool Enter Offset
Spool - Enter Offset
Miniaplicacion independiente.
Funcion visible: SPOOL
Temas de la Herramienta
- Spool con offset
- Resultado del calculo
- Valores calculados
- Ayuda de la aplicacion
- 1. DIÁMETRO
- 2. RADIO O AVANCE DE CODO
- 3. ÁNGULO Y OFFSET
- FORMULAS
Datos que Pide
- fillColor (color)
- strokeColor (color)
- out (textarea)
- diameter (number)
- radius (number)
- angle (number)
- offsetX (number)
- Diametro principal
- Diametro secundario o accesorio cuando aplique
- Angulo de trabajo
- Unidad de medida
- Distancia eje a eje
- Offset horizontal/vertical
- Longitud de spool
Resultados que Entrega
- Avances/descuentos
- Longitudes de tramo
- Referencias de montaje
Formulas y Criterios
cutback = tan(a/2)*R
FORMULAS
spool = X/sen(a) - 2*cutback
Y = X/tan(a) + 2*cutback
a_sin_spool = acos((R - X/2)/R)
TOP = (R + D/2)*pi*a/180
BOP = (R - D/2)*pi*a/180
altura_TOP = sin(90-a)*(R + D/2)
altura_BOP = sin(90-a)*(R - D/2)
Editor spool: arrastra etiquetas, flechas, puntos o triángulo. Flechas teclado = 1 px, Shift + Flecha = 5 px.
const toRad = (d) => d * Math.PI / 180;
const toDeg = (r) => r * 180 / Math.PI;
const round2 = (v) => Math.round(v * 100) / 100;
function cutback(angle, radius){ return Math.tan(toRad(angle/2))*radius; }
function trimOuter(radius, diameter, angle){ return (radius + diameter/2) * Math.PI * angle / 180; }
function trimInner(radius, diameter, angle){ return (radius - diameter/2) * Math.PI * angle / 180; }
function heightOuter(complement, radius, diameter){ return Math.sin(toRad(complement)) * (radius + diameter/2); }
function heightInner(complement, radius, diameter){ return Math.sin(toRad(complement)) * (radius - diameter/2); }
Uso Recomendado
- Seleccionar la herramienta desde el menu principal.
- Ingresar diametros, angulos, offsets o medidas pedidas por la pantalla.
- Verificar unidad de medida antes de calcular.
- Revisar resultado, plantilla y referencias visuales.
- Confirmar en campo/taller antes de cortar, soldar o montar.
Ejemplos y Ayudas
- TUBEROYIYO PRO 2.0 - Spool con offset
- TUBEROYIYO PRO 2.0
- 1. DIÁMETRO
- 2. RADIO O AVANCE DE CODO
Notas de Seguridad y Campo
- Validar siempre unidades y diametros reales.
- Los resultados son apoyo tecnico y deben revisarse contra plano, norma y procedimiento de obra.
- Usar EPP y procedimiento de seguridad antes de corte, soldadura o montaje.
